臺達變頻器故障維修

臺達變頻器上電報CF36檢測電路癱瘓修理。報警CF36霍爾模塊毛病。臺達變頻器是我修的頭一臺， 所以我仍是比較重視的，雖然功率只有15千瓦，可是仍是硬著頭皮來修一修,畢竟可以堆集經驗,可是臺達的這個報警CF36我一開始沒搞清楚這是啥玩意，所以開始網上搜搜這個故障，后來整了半響基本理解這個是霍爾檢測模塊的毛病，反正是檢測類的毛病了，這個變頻器一開始客戶修過一 -次,頭一次聽說是變壓器的毛病。然后花了很長時刻去繞這個變壓器電容，后來搞好了這個臺達也是蹦噠了幾天后有毛病了,然后顯示毛病CXF36，當呈現這個故障時該如何修理呢

臺達變頻器上電報CF36霍爾故障
一般來說發生 這個故障的首先考慮就是說明書指定的模塊進行檢查,要是查不出來，千萬不可在一棵樹上浪費時間，需要在周邊電路.上展開檢測，說不定還是有收獲的，其次就是臺達的變頻器還是比較寬泛的，指定的故障不是太準確。那么有可能哪些方面會(huì )有故障呢
1.臺達的爾模塊發生故障，這個故障比較簡單只要更換這個模塊就能排除故障
2.驅動電源故障，導致霍爾工作不正常,檢測驅動板，通過更替檢測法排除。
3.主板cpu損壞,號處理有誤，導致報警CF36.
其實和維修其它品牌差不多，這幾點基本包含了故障的種種原因，是cpu故障是很難發現的，這個cpu故障是比較難發現的，很多工程師都會(huì )忽略這一點，所以說嘛，發生這個霍爾故障還是需要綜合檢查

臺達變頻器上電報CF36排除方法
首先我是從霍爾橫塊開始處理，畢竟是報警霍爾故障碼。首先我的方法是把霍爾信號線斷掉，然后與q咖m相連，但是故障還是報警CF36.所以從這里我們基本可以看這個故障跟霍爾沒有半毛錢關系,所以我們從它的周邊模塊開始排斥一個驅動板一個是主板。

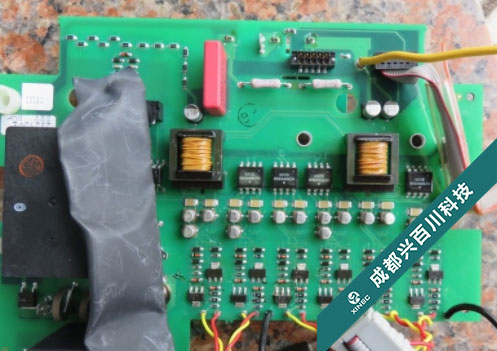

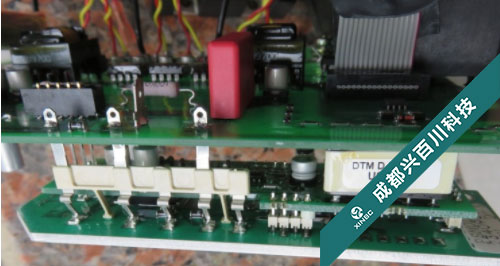

關于驅動板， 如果直接替換的話太大費周章了，所以我們檢測供電端子的電壓。發現端子電壓在正常的范圍內，說明驅動供電正常,這個也排除了;主板故障的排除還是比較麻煩的，臺達主板設計的比較精密所以查起來還是比較費勁的。沒辦法從另個好變頻器哪里拆一個主板智換，果然替換以后故障消失了，看來問題就出在這個主板cPu上,所以說這個故障是相當的隱在不注意看你壓根不知道。**通過排除法把有可能損害的故障都排除后，才把這個故障搞定。所以檢修思路對于臺達變頻器來說還是非常重要的。
