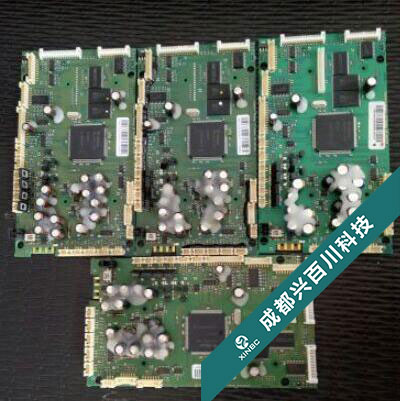

賜來福電路板修理

電路板是精度化的設備，電路板.上集成了很多的電子元件，因而對電路板毛病的排查，和毛病修理是常常令修理技術人員頭疼的問題，因而要對電路板進行修理就需要有高明的技術水平和多年的經歷堆集，能夠對賜來福電路板修理的技術人員通常都掌握了各種技術技巧。

一.賜來福電路板修理技術人員會(huì )做的解焊前預備。
將SUNK0 852B的參數狀況設置為:溫度280C "310C;解焊時刻: 15秒; 風速參數: XXX (1~9檔經過用戶碼均可預置) ; 接著將拆焊器設到主動形式狀況,利用SUNK0 202 BGA防靜電植錫修理臺,用萬用頂將手機板裝好并固定在修理臺上。

二.會(huì )解焊技術
在賜來福電路板修理技術中，解焊前切記芯片的方向和定位，如電路板上沒有印定位框，則用記號筆沿四周劃上,在底部注入小量助焊劑，選擇合適被解焊電路板尺度的電路板焊頭裝到852B上，將手柄垂 直對準電路板但留意噴頭須脫離元件約4mm,按動852B手柄上的發動鍵,拆焊器將以預置好的參數作主動解焊。解焊完畢后在2秒后用吸筆將焊元件取下,這樣可使原錫球均勻分在焊盤上，好處是便于續后的焊連。如呈現焊盤上有余錫搭連,則用防靜電焊臺處理均勻，嚴峻的搭連,能夠在電路板上再涂一次助焊劑,再次發動852B對PCB加溫，使錫包規整光滑。經過防靜電焊臺采用吸錫帶將部件_上的錫完全吸除。留意防靜電和不要過溫,否則會(huì )損壞焊盤乃至主板。

三.會(huì )對BGA和PCB進行清潔處理。
使用高純的洗板水將焊盤清潔擦凈,采用超聲清洗器(要帶防靜電裝置)裝入洗板水,將拆下的CA進行清洗干凈。

四.會(huì )對賜來福電路板中的芯片植錫。
BDax芯片的植錫領采用激光打孔的具有單面囀型網孔之鋼片，鋼片厚度要求有2n厚,要求孔壁光滑整齊，喇兒孔的下面(接觸DA的一面孔)應比上面(刮錫進去小孔)大101μ°^5Hm° (上述兩點通過十倍的放大鏡就可以觀察出)，這樣才能使漏印而錫漿容易落到BCA上。

五.會(huì )對電路板芯片進行焊連。
在錫球和焊盤上沾上小量較濃的助焊劑(要求高純，可采用松香加入到分析純酒精中溶解出) ,找回原來的記號放置。助焊的同時可對部件進行粘接定位，防止被熱風吹走,但要注意不能放太多焊劑，否則加溫時亦會(huì )由于松香產生過多的氣泡使芯片移位。電路板同樣亦是安放于防靜電維修臺中用萬用頂固定并須水平安放。將智能拆焊器參數預設為溫度260C' 280C,焊連時間: 20秒， 氣流參數不變。噴咀對準芯片并離開4mm時，觸發自動焊連按鈕。隨著錫球的熔化與焊盤形成較優良的錫合金焊連,并通過錫球的表面張力使芯片即使原來與主板有偏差亦會(huì )自動對中，如此大功告成。注意焊連過程中不能對電路板進行施壓力，哪怕風壓太大亦會(huì )使電路板下面錫球間出現短路。
