0KUMA伺服驅動器過電流報警維修

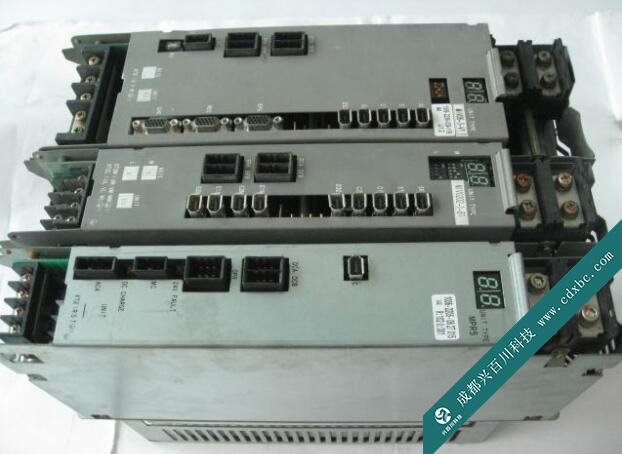

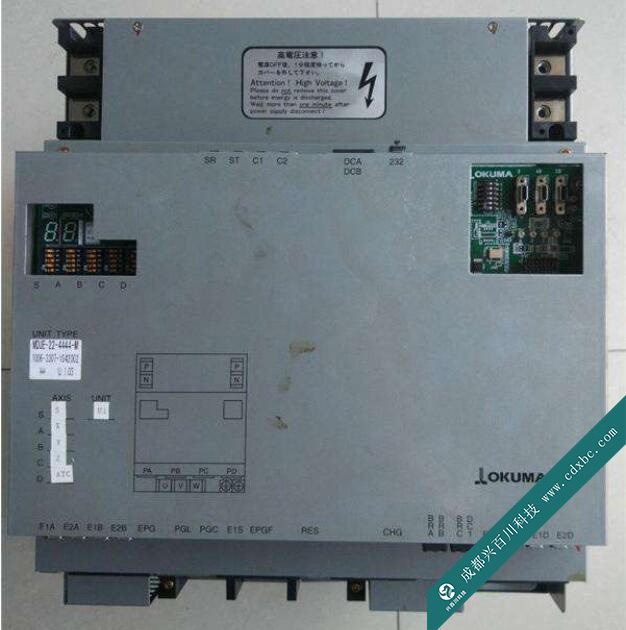

成都興百川科技有限公司一客戶是做食品包裝的，他的食品包裝機械上采用的是0KUMA伺服驅動器，但開機后伺服驅動器數碼管顯現04號報警，即OKUMA伺服驅動器顯現過電流報警修理故障問題。咱們的食品包裝機械也不敢再繼續開機運行了，這個過電流報警也消除不了，所以就拿來修了，讓咱們加急修好。

在遇到0KUMA伺服驅動器過電流報警維修時，咱們的維修部的技術員操作步驟是這樣的:取下0KUMA伺服驅動器驅動板，從可調電源取電，給驅動板通24V操控電源電壓，發現電流很大，有500mA以上，并且能聽到嘶嘶的變壓器聲響。這是典型的變壓器次級負載過重引發的毛病。開關管IC9操控7個變壓器的主線圈的24V電壓通斷給電，各變壓器次級線圈感應電壓經整流濾波后提供各驅動光耦的供電。萬用表測驗驅動光耦A3120的供電端5腳、8腳之間的阻值，發現一-個光耦只有4. 39，存在顯著短路。和光耦電源端并聯的還有一個電容，為了確定是電容短路仍是光耦短路，運用數字電橋的DCR擋分別測驗光耦5腳、8腳之間的電阻以及電容引腳之間的電阻，盡管兩個元件經過銅箔走線直接相連，但是銅箔走線是有電阻值的，仍是能夠經過電阻值的細小差異來判別短路元件。測得光耦兩頭電阻為4.3062，電容兩頭電阻為4.3379，判別光耦短路，取下光耦，測驗確認光耦短路。替換光耦，去掉主控板，通電24V，光耦前級加驅動電流，測驗模塊能夠受控導通。

整機裝好試機，運用兩天客戶又反饋相同的問題。咱們在三個月內是沒有質量問題的，咱們又重新檢測，發現還是相同的光耦電源端短路，懷疑IGBT模塊不良導致光耦短路。二次替換光耦，然后數字電橋10kHz電容擋對比測驗6個IGBT的GE之間電容及D值，發現替換光耦對應的IGBT的D值偏大一個數量級，指針表X10K單獨測驗模塊GE之間阻值7.69，闡明模塊損壞，將模塊也加以替換，檢測后運轉正常，沒有問題了。交付給客戶試機，也運轉正常，問題沒有出現。

通過上面對OKUMA伺服驅動器過電流報警維修方法的分析，我們也增長了經驗，我們下次再維修同樣的案例時，就知道維修驅動器時，模塊和驅動光耦往往會(huì )一起損壞， 有時候即使加控制電源測試了驅動功能良好，也不能說模塊良好，可以數字電橋將模塊GE之間的電容和D值進行測試比對，不可偏離太大
