伺服接線容易犯的五大錯誤

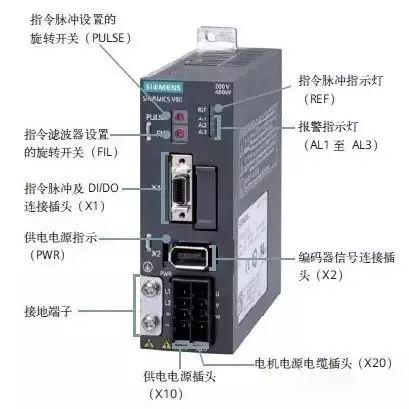

伺服接線示意圖：

以下是伺服接線容易犯錯的幾個地方：

一、控制信號屏蔽線，發現很多接線不當而引起伺服不能正常工作的情況，很多是屏蔽線沒有正常連接好，屏蔽線不可兩頭同時接地，只需單端接地，一般都是伺服側屏蔽網與金屬殼連接，另外一端不接即可，兩端接地會(huì )產生電位差，伺服上電后電機會(huì )無規律地慢速旋轉；

二、控制信號電源，很多時候線接好了試機沒反應，有時忽略了電源連接，伺服輸入信號與PLC 輸入信號接線類似，公共端需要供電，有些品牌的伺服內部提供有24V電源，有些必須外部供電；

三、限位開關，不接的需要通過參數設置進行屏蔽，緊急停止也不可忽略；

四、伺服驅動器到伺服電機的三相動力線，這三條線必須按順序對應連接，否則會(huì )出現報警或飛車，伺服是閉環控制，伺服系統要檢測電機轉子的位置，在上電瞬間會(huì )對轉子的初始位置進行檢測，若三相UVW沒有與電機對應連接，檢測肯定無法完成，從而使電機不能正常工作；

五、電壓等級，在我們國內購買伺服，一般在沒有跟供應商聲明的情況下，購買的伺服大多是220V的，所以接線時要看清銘牌，不可接錯，要是接錯為380V的電源，通電瞬間伺服就損壞，伺服價格比較昂貴，接線一定要仔細，避免因接線錯誤而造成損失！
