用觸摸屏直接控制變頻器的方法分享

目前來說，基本上很多控制變頻器，都需要采用PLC與變頻器通訊，讀取變頻器的信息，然后觸摸屏再與PLC通訊，才能完成控制變頻器啟動、停止，以及監視變頻器的運行頻率、電流、電壓等功能。就是用觸摸屏接PLC的編程口，然后在PLC上擴展一個485接口，然后PLC和變頻器通過485通訊。這兩個通訊可以互不影響的進行通訊，然后根據需要編寫相應的程序，使觸摸屏通過PLC來改變變頻器的頻率。

那么，不用PLC，觸摸屏能直接控制變頻器嗎？下面，成都興百川為您講解不用PLC，直接讓觸摸屏控制變頻器的方法：

首先，要想讓變頻器運行起來，必須要有兩個條件，就是啟動信號和頻率信號，因此觸摸屏控制變頻器的實質，就是在觸摸屏上實現變頻器的啟動信號和頻率信號。而觸摸屏和變頻器之間是通過通訊連接的，因此這個問題就歸結為，觸摸屏做通訊主站，變頻器做從站建立連接。變頻器都帶有RS485接口，是支持MODBUS協議的，因此，我們只需要在觸摸屏里建立一個MODBUS的從站即可，下面我們用一個實際的案例，給大家演示一下，用觸摸屏直接控制變頻器的方法與步驟。

一、觸摸屏與變頻器的通訊端口

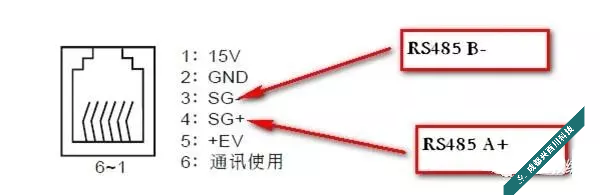

1、臺達變頻器的RS485通訊端口

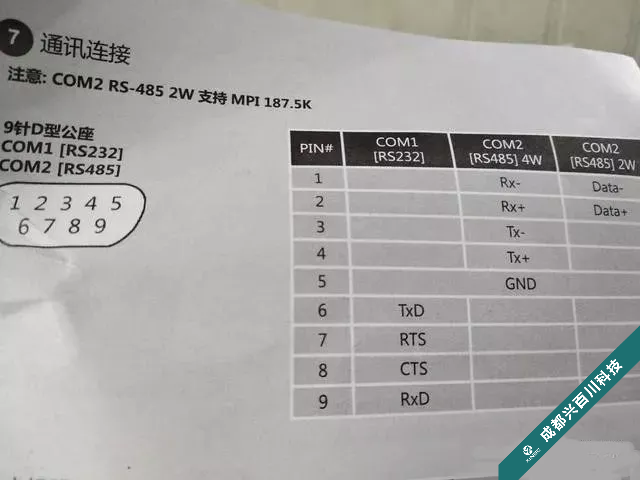

2、威綸觸摸屏的通訊端口

3、這里我們要把觸摸屏與變頻器的RS485端子用線并起來。

二、觸摸屏和控制變頻器的通訊設置

1、將變頻器的運行指令和頻率指令設定為采用MODBUS通信，在設置通信地址為1，通信波特率9600、數據校驗設置（E、8、1）偶校驗forRTU。

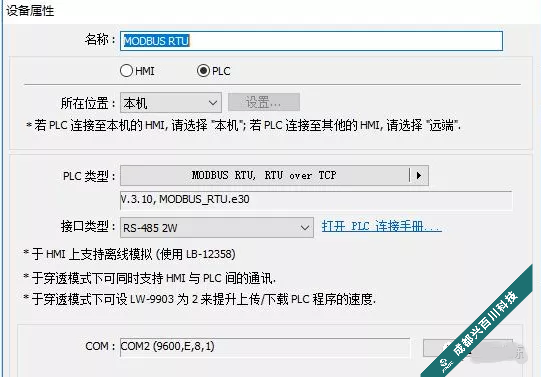

2、將觸摸屏的通訊參數設置為：MODBUS RTU 格式、9600,E,8,1

三、觸摸屏直接控制變頻器的操作步驟

1、制作通訊線，連接觸摸屏和變頻器

2、變頻器的通訊參數設置

3、觸摸屏的通訊參數設置

4、觸摸屏的操作畫面制作

5、主站控制從站的接線和調試

以上是成都興百川科技為大家分享的內容，希望對大家能起到幫助作用。另外，成都興百川科技也是一家集工控維修、批發、電氣成套為一體的專業化公司，我們公司擁有專業的技術團隊、維修團隊和售后服務人員。若您有任何工控方面的問題都可以隨時聯系我們，我們將隨時為您服務！
