變頻器IGBT爆炸的原因有哪些？怎樣避免？

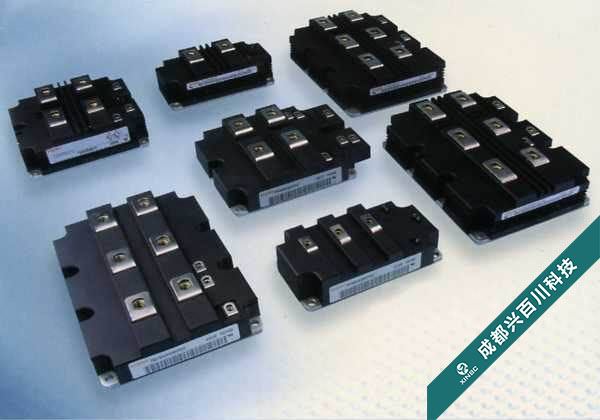

我們都知道，IGBT是電力電子裝置的CPU，在電力電子變流和控制中起著舉足輕重的作用。在變頻器中，IGBT模塊更為重要。但是，在某些原因下，IGBT模塊會(huì )經常出現爆炸的情況。下面，成都興百川科技就帶大家來看一下IGBT模塊爆炸的原因有哪些，可以讓大家能夠在遇到的時候盡量避免。畢竟IGBT是變頻器的核心部分，如果IGBT炸了，那就說明這臺變頻器也只能進行更換了！

因為某些工廠的因素，模塊的損耗十分巨大，熱量散不出去，導致內部溫度極高，產生氣體，沖破殼體，這就是所謂的IGBT爆炸。其爆炸的原因分為內部因素和人為因素，我們都銀注意盡量避免，尤其是人為因素。

1.內部因素：即爆炸的本質是發熱功率超過散熱功率，內部原因應該就是過熱。這個方面有可能也是因為人為的過度使用或維保不及時造成的。

2.人為因素：人為因素又分為以下幾種：

（1）進線接在出線的端子上

（2）變頻器接錯電源

（3）沒按要求接負載

主要的常見原因有以下幾個：

（1）過電流：一種是負載短路，另一種是控制電路處邏輯受干擾，導致上下橋臂元件直通。

（2）絕緣的損壞

（3）過電壓：通常是線路雜散電感在極高的di/dt作用下產生的尖峰電壓而造成，解決的辦法就是設計高性能吸收回路，降低線路雜散電感。

（4）過熱：IGBT不能完全導通，在有電流的情況下元件損耗增大，溫度增加導致?lián)p壞。

（5）通訊誤碼率：通訊一段時間后，突然的錯誤信息導致IGBT誤導通使IGBT爆炸;通訊板FPGA程序運行不穩定導致IGBT誤導通使IGBT爆炸。

其他原因涉及到以下幾個：

（1）電路中過流檢測電路反應時間跟不上。

（2）IGBT短路保護是通過檢測飽和壓降，而留給執行機構的時間一般是10us(8倍過流)在上電的時候容易燒預充電電阻和制動單元里的IGBT。

（3）工藝問題：銅排校著勁、螺絲擰不緊等。

（4）短時大電流：原因也有很多，比如死區沒設置好、主電路過壓、吸收電路未做好。

（5）驅動電源也是個應該特別注意的問題，該隔離加隔離、該濾波加濾波。

（6）電機沖擊反饋電壓過大導致IGBT爆炸。但對于充電時爆炸的情況發生的概率不是很大。

（7）電機啟動時，輸入測電壓瞬間跌落，電容放電。輸入測電壓恢復后電容充電時的浪涌電流過大致使IGBT爆炸。

以上就是成都興百川科技為大家分享的關于變頻器IGBT爆炸的原因，希望大家在使用變頻器的時候能夠多多注意安全使用，不要盲目的接線或者不按照說明書按規定使用，這樣往往就會(huì )減少變頻器的使用壽命。任何一臺機器都需要我們去愛護，去規范的使用。成都興百川在此提醒大家，變頻器也需要定期的維保，這樣不僅能保證您機器的正常運轉，也能更好的保護變頻器，延長他的使用壽命。而我們成都興百川科技是一家專門為各種品牌型號的變頻器提供維修、維保的公司，如果您有需要的話，可隨時聯系我們。
