變頻器主要結構講解及類型選擇

    在我之前的介紹中有說到我們成都興百川科技主要涉及的內容有變頻器的批發和維修，之前說了很多關于各種型號變頻器的維修問題，今天這篇文章我們將衛大家介紹變頻器的主要結構和如何選擇變頻器的類型，以供大家參考：

 變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jì)炔縄GBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到JN、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。

1）整流單元。三相橋式不可控整流電路。

2）逆變單元。由6個大功率開關管組成的三相橋式電路，大功率開關多為IGBT模塊。

3）濾波環節。電阻與電解電容器。

4）計算機控制單元。用于控制整個系統的運行，是變頻器的核心。

5）主電路接線端子。電源、電動機、直流電抗器、制動單元和制動電阻等外接單元的接線端子。

6）控制電路接線端子。用于控制變頻器的起動、停止、外部頻率信號給定及故障報警輸出等。

7）操作面板。用于變頻器的功能與頻率設定，以及控制操作等。如設定頻率（基波頻率、載波頻率、上限頻率、下限頻率、高、中、低速頻率等），運行正、反轉選擇（及正、反轉防止設定），起動、停車的加速度設定，過載電流設定等，以及起動、停止、點動、升速、降速等的操作。

8）冷卻風扇。用于變頻器機體內的通風。

變頻器的外部接線如圖1所示。

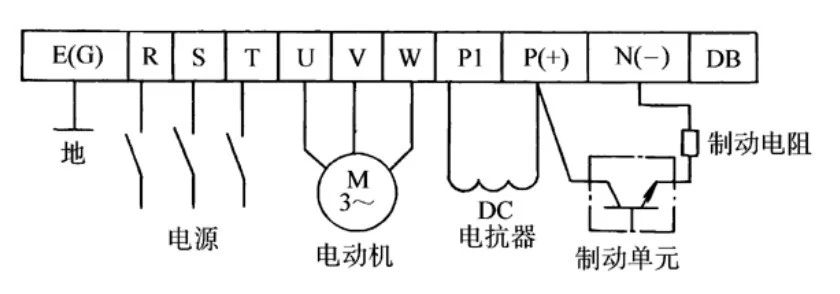

主電路接線端子接線圖如圖2所示。

我們應該根據負載的要求來選擇變頻器的類型，具體要求如下。

1）風機、泵類負載，它們的阻力轉矩與轉速的平方成正比，起動及低速時阻力轉矩較小，通?？梢赃x擇普通功能型。

2）恒轉矩類負載，如擠壓機、攪拌機、傳送帶等，則有兩種情況。一是可采用普通功能型變頻器；二是采用具有轉矩控制功能的高功能型變頻器，其實現恒轉矩負載的調速運行比較理想。

3）對一些動態性能要求較高的生產機械，如軋鋼、塑料薄膜加工線等，可采用矢量控制型變頻器。

我們成都興百川科技XBC5000系列的矢量變頻器（全系列模塊機）端子控制齊全，性能好，環境適應性好，是一款經濟型矢量變頻器，大專據轉矩輸出，可在重載時電機順利啟動。保護功能良好，具有輸出缺相保護、過流/過壓過載/過熱保護等功能。且我們的變頻器終身技術支持，減輕您的使用麻煩。若您還在糾結怎樣選擇變頻器的話，可隨時聯系我們。
