PLC的概念及基本結構

PLC即可編程邏輯控制器，是種專門為在工業環境下自動化控制而設計的數字運算操作電子系統?？删幊炭刂破饔蓛炔緾PU，指令及數據存儲器、輸入輸出單元、電源模塊、數字模擬等單元所模塊化組合成，通過數字式或模擬式的輸入輸出來控制各種類型的機械設備或生產過程。應用于很多工業控制系統中。PLC的基本結構主要包含以下幾種，下面，成都興百川科技帶大家看看PLC的主要基本結構：

1.電源：電源用于將交流電轉換成PLC內部所需的直流電j，目前大部分PLC采用開關式穩壓電源供電。
2. 中央處理單元(CPU)：中央處理器是PLC的控制中樞，也是PLC的核心部件，其性能決定了PLC的性能。中央處理器由控制器、運算器和寄存器組成，這些電路都集中在一塊芯片上，通過地址總線、控制總線與存儲器的輸入/輸出接口電路相連。中央處理器的作用是處理和運行用戶程序，進行邏輯和數學 運算，控制整個系統使之協調。
3.存儲器：存儲器是具有記憶功能的半導體電路，它的作用是存放系統程序、用戶程序、邏輯變量和其他一些信息。其中系統程序是控制PLC實現各種功能的程序，由PLC生產廠家編寫，并固化到只讀存儲器(ROM)中，用戶不能訪問。
4. 輸入單元：輸入單元是PLC與被控設備相連的輸入接口，是信號進入PLC的橋梁，它的作用是接收主令元件、檢測元件傳來的信號。輸入的類型有直流輸入、交流輸入、交直流輸入。
5.輸出單元：輸出單元也是PLC與被控設備之間的連接部件，它的作用是把PLC的輸出信號傳送給被控設備，即將中央處理器送出的弱電信號轉換成電平信號，驅動被控設備的執行元件。輸出的類型有繼電器輸出、晶體管輸出、晶閘門輸出。
PLC除上述幾部分外，根據機型的不同還有多種外部設備，其作用是幫助編程、實現監控以及網絡(luò )通信。常用的外部設備有編程器、打印機、盒式磁帶錄音機、計算機等。

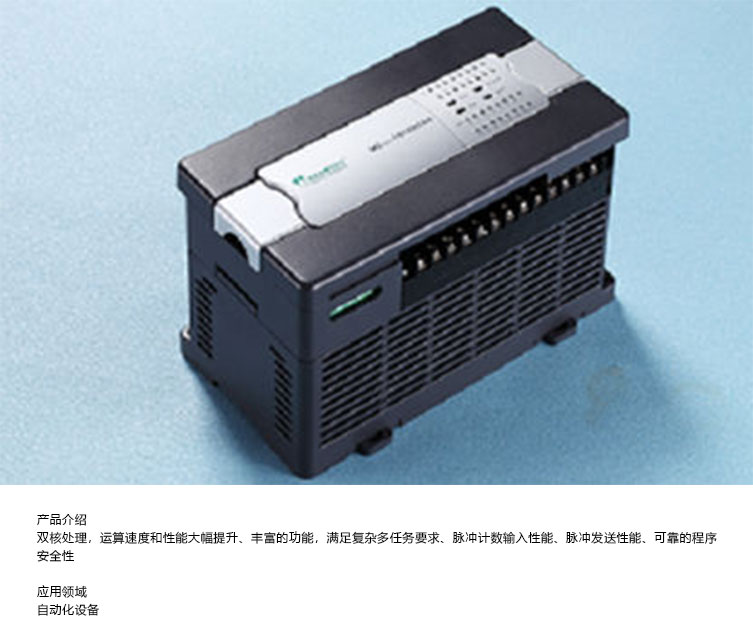

成都興百川科技是深圳麥格米特PLC的分銷代理商，各系列型號的PLC都有大量的現貨。且我們提供免費的技術支持，一對一服務。成都范圍內還可提供上門服務，是您值得信賴且值得選擇的優質供應商。若您有相關需要，可隨時聯系我們。
