變頻器IGBT模塊爆炸的原因分析

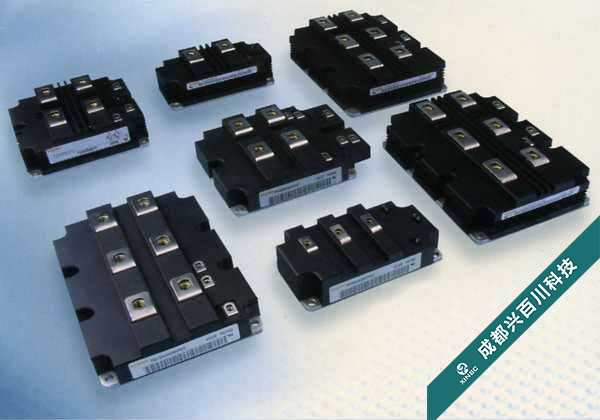

我們都知道，IGBT是電力電子裝置的CPU，在電力電子變流和控制中起著舉足輕重的作用。而在變頻器中，IGBT模塊就顯得更加重要了。但是維修變頻器的工程都知道，很多時候遇到的變頻器故障都是IGBT模塊炸了。我們分析其原因大部分都是因為工控生產中會(huì )因為某些因素產生十分巨大的損耗，熱量散不出去，導致內部溫度極高，產生氣體，沖破殼體，然后就導致了IGBT爆炸。下面，我們來詳細分析一下IGBT模塊爆炸的原因，讓大家在使用變頻器的過程中避免這種情況的發生。

1.IGBT爆炸的本質是發熱功率超過散熱功率，內部原因應該就是過熱。

2.人為因素：

(1)進線接在出線的端子上

(2)變頻器接錯電源

(3)沒按要求接負載

3.其他常見原因：

(1)過電流 ：一種是負載短路，另一種是控制電路處邏輯受干擾，導致上下橋臂元件直通。

(2)絕緣的損壞

(3)過電壓 ：通常是線路雜散電感在極高的di/dt作用下產生的尖峰電壓而造成，解決的辦法就是設計高性能吸收回路，降低線路雜散電感。

(4)過熱：IGBT不能完全導通，在有電流的情況下元件損耗增大，溫度增加導致?lián)p壞。

(5)通訊誤碼率 ：首先是通訊一段時間后，突然的錯誤信息導致IGBT誤導通使 IGBT爆炸；其次是通訊板FPGA程序運行不穩定導致IGBT誤導通使IGBT爆炸

4.其他原因：

(1)電路中過流檢測電路反應時間跟不上。

(2)IGBT短路保護是通過檢測飽和壓降，而留給執行機構的時間一般是10us(8倍過流)在上電的時候容易燒預充電電阻和制動單元里的IGBT。

(3)工藝問題：銅排校著勁、螺絲擰不緊等。

(4)短時大電流：原因也有很多，比如死區沒設置好、主電路過壓、吸收電路未做好。

(5)驅動電源也是個應該特別注意的問題，該隔離加隔離、該濾波加濾波。

(6)電機沖擊反饋電壓過大導致IGBT爆炸。但對于充電時爆炸的情況發生的概率不是很大。

(7)電機啟動時，輸入測電壓瞬間跌落，電容放電。輸入測電壓恢復后電容充電時的浪涌電流過大致使IGBT爆炸。

以上就是我們成都興百川科技為大家分享的關于變頻器IGBT模塊爆炸的相關原因，我們也可以看到有些是人為可控的原因，那么就是提醒我們在接線和使用的時候要按照說明書來仔細的進行檢查接線。如果有不懂的要隨時咨詢相關技術人員。我們成都興百川科技是上海眾辰變頻器、青島科潤變頻器、大連普傳變頻器等的西南總代理，可為客戶提供免費的技術咨詢服務。若您有相關需要，可隨時聯系我們。
