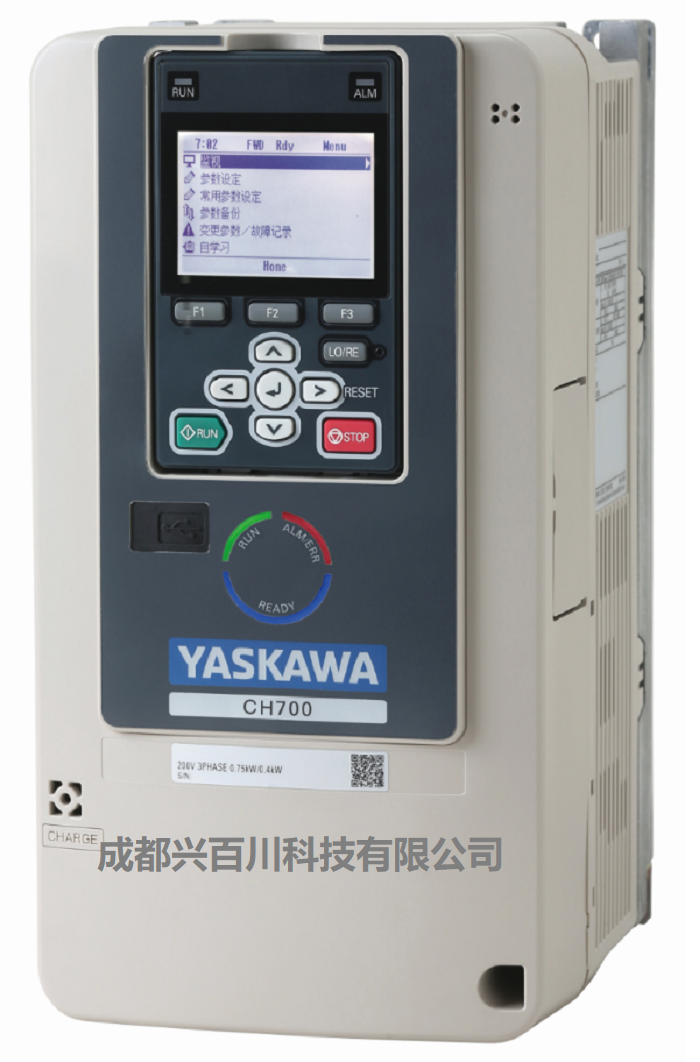

安川變頻器常見故障分享

我們成都興百川科技這么多年維修的安川變頻器還是非常多的，其故障也是各種各樣。但我們公司業算是在時間的長河里累積了大量的經驗，因此對于安川變頻器的維修也是有我們自己獨到的見解。下面，我們成都興百川科技也就近期安川變頻器遇到的一些新的故障點及相關的處理方法分享給大家，以便大家參考（本文分享通用變頻器的相關故障案例）。

1.OC1、OC3故障

安川變頻器出現OC（過電流故障）很多時候是以下幾部分原因引起的：

（1）參數設置問題不當，如時間設置過短；

（2）內部因素，如電機繞組短路，即相間短路，對地短路等；

（3）變頻器硬件故障，如霍爾傳感器破壞，IGBT模塊破壞等。

但有個問題，就是了解這些故障并解除，但是故障可能還會(huì )存在，這時就要考慮一下驅動電路是否存在問題。在我們日常的維修中，應該注意檢查驅動電路是否正常。

2、UVT故障

UVT為欠壓故障，很多客戶在變頻器的使用中基本上都會(huì )遇到這樣的問題，比較少見的欠壓檢測點都是直流母線側的電壓，經大阻值電阻分壓后采用一個低電壓值，與規范電壓值對比后輸出電壓正常信號，過壓信號或是欠壓信號。我們經歷的光耦的損壞導致的欠壓故障其實非常常見，但這種現象在以前的變頻器培修中還是不多見的。

3、E6，E7故障

E6，E7故障對于很多用戶來說基本上都不會(huì )陌生，這是一個相對比較罕見的安川變頻器的故障，當然引起這個故障的原因還是多方面的，主要有：

（1）集成電路1302H02故障。這是一塊集成了驅動波形轉換，以及多路檢測信號于一體的IC集成電路，并有多路信號和CPU板關聯，在很多狀態下，此集成電路的任何一路信號涌現問題都有能夠引起E6，E7報故障；　　

（2）信號隔離光耦損壞。在IC集成電路1302H02與CPU板之間有多路強弱信號須要隔離，隔離光耦的破壞在元器件的破壞比例中還是絕對較高的，所以在出現E6，E7報警時，也要斟酌到能否是此類因素形成的；

（3）接插件破壞或接插件接觸不良。因為CPU板和電源板之間的銜接電纜經過幾次曲折后輕易出現折斷，虛焊等景象，在插頭側假如運用不當也易涌現插腳彎迂回斷等景象。以上一些起因也都能夠形成E6，E7故障的。

4、開關電源損壞

開關電源損壞也是安川變頻器的罕見故障，排除掉以前咱們常常提到的脈沖變壓器破壞，開關場效應管破壞，啟振電阻破壞，整流兩極管破壞等一些因素外，罕見的破壞器件就是一塊M51996波形發作器芯片了，這是一塊帶有導通關斷時光調劑，輸出電壓調理，電壓反應調理等多種掩護于一體的掌握芯片。較輕易涌現問題的中央重要有芯片14腳的電源，調劑電壓基準值的7腳，反應檢測的5腳，以及波形輸出的2腳等。

5、功率模塊破壞　

對于小功率的變頻器，因為是集成了功率器件，檢測電路于一體的智能模塊，當模塊破壞時只能改換，但維修老本較高，已無維修價值。而對于5.5KW，7.5KW的E500系列變頻器，選用了7MBR系列的PIM功率模塊，改換的成真絕對較低，對此類變頻器的破壞能夠做一些維修。

隨著自動化系統的發展，變頻器的運用也深入到各行各業，變頻器的發展也在一直地推陳出新，功用越來越強大，安全性也相應地進步。然而如果運用不當，操作有誤，保護不及時，仍會(huì )發作故障或運行狀態轉變延長裝備的運用壽命。因而，日常的維保于維修就顯得很重要。我們成都興百川科技一直從事工控設備的維修于維保，尤其在變頻器上有更多的優勢。若您有相關方面的需要，請記得隨時聯系我們。
